1)三层体系结构是哪三层?

三层逻辑架构 (3-Tier Logic Architecture)

C/S系统快速开发平台采用三层逻辑架构(3-Tier Architecture),由界面层(UI-User Interface Layer)、业务逻辑层(BLL-Business Logic Layer),数据访问层(DAL-Data Access Layer)三层组成。在软件体系架构设计中,分层次是最常见也是最重要的一种设计思路,目的是实现“高内聚,低耦合”设计思想。

所谓三层逻辑架构,是在客户端与数据库之间加入一个“中间层”,介于界面层与数据层中间部分的逻辑处理。通常用于处理界面的数据,如数据采集、数据合法性检验、基本数据运算,或界面组件生成、组件状态管理等。基于处理过程封装而成的中间层称为业务逻辑层(BLL - Business Logic Layer),业务逻辑层没有严格定义和规范,采用三层结构设计符合高内聚,低耦合设计理念,也是研发软件产品最常见的设计方式一。

三层逻辑架构不是指物理上的三层,比如三台联网的机器不是三层逻辑结构或三层体系架构,或者支持B/S应用的才是三层体系结构,所以定义和概念要区分清楚。三层是指逻辑上的三层,即把这三个逻辑层封装在一个软件项目内,是一个整体,缺一不可。三层体系的应用程序将业务规则、数据访问、合法性校验等工作放到了中间层处理,通常情况下,客户端不直接与数据库进行交互,而是通过中间层与数据库进行交互。


2)C/S三层结构图/三层架构图


C/S框架三层逻辑架构



3)Winform简介及Winform三层架构

WinForm是.Net开发平台中对Windows Form的一种称谓,Windows窗体可用于设计窗体和可视控件,以创建丰富的基于Windows的应用程序。

Winform三层架构是指基于Winform桌面应用程序采用逻辑分层设计的软件架构。


4)Winform三层架构教程之界面层设计(UI层)


开发人员务必根据用户需求以及系统整体风格对界面排版,坚持以用户体验优秀至上原则,界面不能太花俏,功能不能太复杂,特别是功能按钮不能太多!C/S系统快速开发框架采用DevExpress皮肤组件,拥有强大界面功能、顶级的外观表现以及专业的用户体验。


界面层与BLL层逻辑架构:

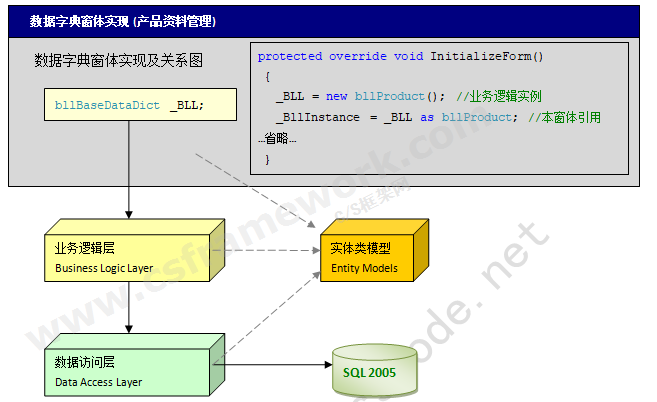

贴图图片-Winform三层架构教程CS三层结构图1


本文以【产品管理】界面作为例子讲解,产品管理窗体名称(类名):frmProduct,

下图是【产品管理】界面。

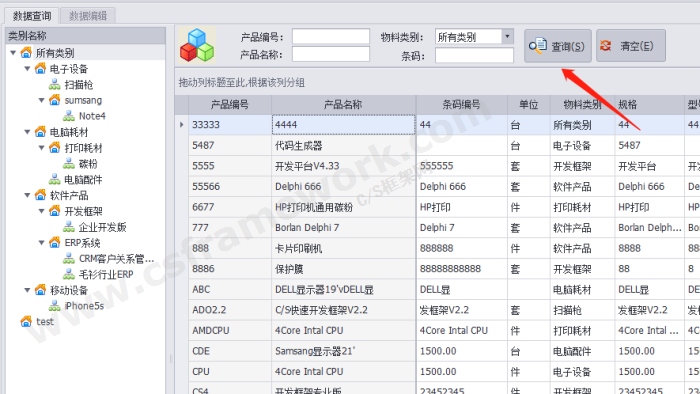

贴图图片-Winform三层架构教程CS三层结构图


在frmProduct窗体的私有域定义BLL层变量:

C# Code:

/// <summary>
/// 产品资料管理
/// </summary>
public partial class frmProduct : frmBaseDataDictionary
{
  
private bllProduct _BllInstance; //业务逻辑层对象引用
  

  
public frmProduct()
  {
    InitializeComponent();
  }
  
//省略代码....
  
}
  


【查询】按钮事件调用业务逻辑层的方法:


C# Code:

//查询按钮Click事件
private void btnQuery_Click(object sender, EventArgs e)
{
  
//调用BLL层的Search方法搜索数据
  
DataTable dt = _BllInstance.Search(
  txt_ProductCode.Text,
  txt_ProductName.Text,
  ConvertEx.ToString(txt_CategoryCode.EditValue),
  txt_Barcode.Text);
  
  
this.DoBindingSummaryGrid(dt); //绑定主表的Grid
  
this.ShowSummaryPage(true); //显示Summary页面.
  
}
  
  
//来源:C/S框架网(www.csframework.com) QQ:23404761



5)Winform三层架构教程之业务逻辑层设计(BLL层)


C# Code:

/// <summary>
/// 业务层查询方法
/// </summary>
/// <param name="productCode"></param>
/// <param name="productName"></param>
/// <param name="category"></param>
/// <param name="barcode"></param>
/// <returns></returns>
public DataTable Search(string productCode, string productName, string category, string barcode)
{
  
//策略模式(ADO直连,或WCF)
  
//return _MyBridge.Search(productCode, productName, category, barcode);
  
  
//ADO直连:调用数据访问层的Search方法
  
return new dalProduct(Loginer.CurrentUser).Search(productCode, productName, category, barcode);
}


//来源:C/S框架网(www.csframework.com) QQ:23404761



6)Winform三层架构教程之数据访问层(DAL层)


C# Code:


/// <summary>
/// 数据访问层查询方法
/// </summary>
/// <param name="productCode"></param>
/// <param name="productName"></param>
/// <param name="category"></param>
/// <param name="barcode"></param>
/// <returns></returns>
public System.Data.DataTable Search(string productCode, string productName, string category, string barcode)
{
  
//
  
//SQL拼接查询
  
//
  
//string sql = "SELECT isid,ProductCodeAuto,ProductCode,ProductName,Barcode,UnitID,CategoryId,SellPrice,UnitID,Spec,Model,Remark,Supplier,dbo.fn_GetCustomerName(Supplier) AS SupplierName,MinQtyWarning FROM tb_Product WHERE 1=1 ";
  
//if (productCode != "") sql += " AND ProductCode LIKE '%" + productCode + "' ";
  
//if (productName != "") sql += " AND ProductName LIKE '%" + productName + "' ";
  
//if (barcode != "") sql += " AND Barcode LIKE '%" + barcode + "%' ";
  
//if (category != "") sql += " AND CategoryId IN (SELECT CategoryCode FROM dbo.ufn_GetProductCategory('" + category + "'))";
  
//return _Database.GetTable(sql, tb_Product.__TableName);
  
  
//
  
//调用存储过程
  
//
  
CommandHelper sp = _Database.CreateCommand("usp_SearchProduct");
  sp.AddParam(
"@ProductCode", productCode);
  sp.AddParam(
"@ProductName", productName);
  sp.AddParam(
"@Category", category);
  sp.AddParam(
"@Barcode", barcode);
  
return _Database.GetTable(sp.Command, tb_Product.__TableName);
}

//来源:C/S框架网(www.csframework.com) QQ:23404761


<本文完>
