C# VS自带的Chart图表控件实现实时折线图,波形图


C# VS自带的Chart图表控件实现实时折线图,波形图

此Demo是采用VS自带的Chart图表控件,制作实时动态显示的折线图,和波形图。本文仅供学习分享使用,如有不足之处,还请指正。

涉及知识点:

  • Chart 控件,功能强大,可以绘制柱状图,折线图,波形图,饼状图,大大简化了对图的开发与定制。

Chart控件的相关概念:

    • ChartArea,表示图表区域,一个Chart可以绘制多个ChartArea,重叠在一起。
    • Series ,表示数据序列,每个ChartArea可以有多个数据线。即,Series属于ChartArea.
    • AxisX,AxisY,表示主坐标轴,每一个ChartArea都有对应的坐标轴,包括主坐标轴,辅坐标轴
  • Queue集合,表示先进先出的集合。

主要有两个方法:

    • Dequeue() 表示移除并返回位于 System.Collections.Generic.Queue<T> 开始处的对象。
    • Enqueue() 表示将对象添加到 System.Collections.Generic.Queue<T> 的结尾处。
  • Timer ,定时器,定时之行相应的功能,更新数据,刷新图表。

-----------------------------------------------------------------------------------------------------------

效果图

如下【先点击初始化按钮,再点击开始按钮】:

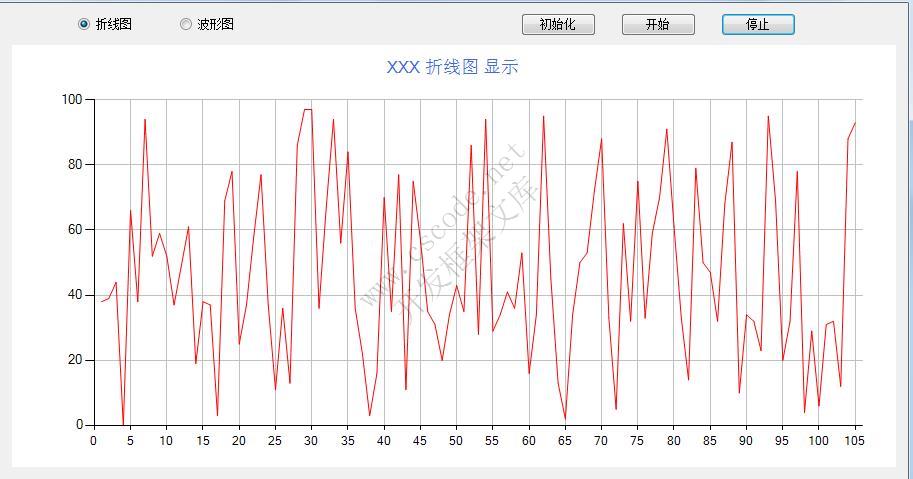

折线图【折线图,是取[0,100]之间的随即数进行填充】:

C# 实时折线图,波形图

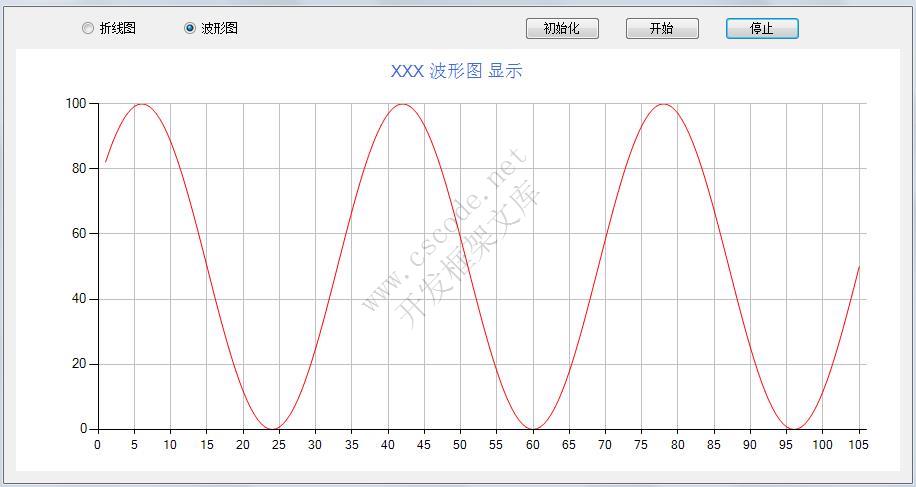

波形图【波形图,是取正玄值,并放大50倍,然后上移50】

C# 实时折线图,波形图

核心代码

代码如下:

 using System;
 using System.Collections.Generic;
 using System.ComponentModel;
 using System.Data;
 using System.Drawing;
 using System.Linq;
 using System.Text;
 using System.Windows.Forms;
 using System.Windows.Forms.DataVisualization.Charting;

 namespace WindowsFormsApplication1
 {
     public partial class RealChart : Form
     {
         private Queue<double> dataQueue = new Queue<double>(100);

         private int curValue = 0;

         private int num = 5;//每次删除增加几个点

         public RealChart()
         {
             InitializeComponent();
         }

         /// <summary>
         /// 初始化事件
         /// </summary>
         /// <param name="sender"></param>
         /// <param name="e"></param>
         private void btnInit_Click(object sender, EventArgs e)
         {
             InitChart();
         }

         /// <summary>
         /// 开始事件
         /// </summary>
         /// <param name="sender"></param>
         /// <param name="e"></param>
         private void btnStart_Click(object sender, EventArgs e)
         {
             this.timer1.Start();
         }

         /// <summary>
         /// 停止事件
         /// </summary>
         /// <param name="sender"></param>
         /// <param name="e"></param>
         private void btnStop_Click(object sender, EventArgs e)
         {
             this.timer1.Stop();
         }

         /// <summary>
         /// 定时器事件
         /// </summary>
         /// <param name="sender"></param>
         /// <param name="e"></param>
         private void timer1_Tick(object sender, EventArgs e)
         {
             UpdateQueueValue();
             this.chart1.Series[0].Points.Clear();
             for(int i=0;i<dataQueue.Count;i++){
                 this.chart1.Series[0].Points.AddXY((i+1), dataQueue.ElementAt(i));
             }
         }

         /// <summary>
         /// 初始化图表
         /// </summary>
         private void InitChart() {
             //定义图表区域
             this.chart1.ChartAreas.Clear();
             ChartArea chartArea1 = new ChartArea("C1");
             this.chart1.ChartAreas.Add(chartArea1);
             //定义存储和显示点的容器
             this.chart1.Series.Clear();
             Series series1 = new Series("S1");
             series1.ChartArea = "C1";
             this.chart1.Series.Add(series1);
             //设置图表显示样式
             this.chart1.ChartAreas[0].AxisY.Minimum = 0;
             this.chart1.ChartAreas[0].AxisY.Maximum =100;
             this.chart1.ChartAreas[0].AxisX.Interval = 5;
             this.chart1.ChartAreas[0].AxisX.MajorGrid.LineColor = System.Drawing.Color.Silver;
             this.chart1.ChartAreas[0].AxisY.MajorGrid.LineColor = System.Drawing.Color.Silver;
             //设置标题
             this.chart1.Titles.Clear();
             this.chart1.Titles.Add("S01");
             this.chart1.Titles[0].Text = "XXX显示";
             this.chart1.Titles[0].ForeColor = Color.RoyalBlue;
             this.chart1.Titles[0].Font = new System.Drawing.Font("Microsoft Sans Serif", 12F);
             //设置图表显示样式
             this.chart1.Series[0].Color = Color.Red;
             if (rb1.Checked)
             {
                 this.chart1.Titles[0].Text =string.Format( "XXX {0} 显示",rb1.Text);
                 this.chart1.Series[0].ChartType = SeriesChartType.Line;
             }
             if (rb2.Checked) {
                 this.chart1.Titles[0].Text = string.Format("XXX {0} 显示", rb2.Text);
                 this.chart1.Series[0].ChartType = SeriesChartType.Spline;
             }
             this.chart1.Series[0].Points.Clear();
         }

         //更新队列中的值
         private void UpdateQueueValue() {

             if (dataQueue.Count > 100) {
                 //先出列
                 for (int i = 0; i < num; i++)
                 {
                     dataQueue.Dequeue();
                 }
             }
             if (rb1.Checked)
             {
                 Random r = new Random();
                 for (int i = 0; i < num; i++)
                 {
                     dataQueue.Enqueue(r.Next(0, 100));
                 }
             }
             if (rb2.Checked) {
                 for (int i = 0; i < num; i++)
                 {
                     //对curValue只取[0,360]之间的值
                     curValue = curValue % 360;
                     //对得到的正玄值,放大50倍,并上移50
                     dataQueue.Enqueue((50*Math.Sin(curValue*Math.PI / 180))+50);
                     curValue=curValue+10;
                 }
             }
         }
     }
 }
View Code

 备注

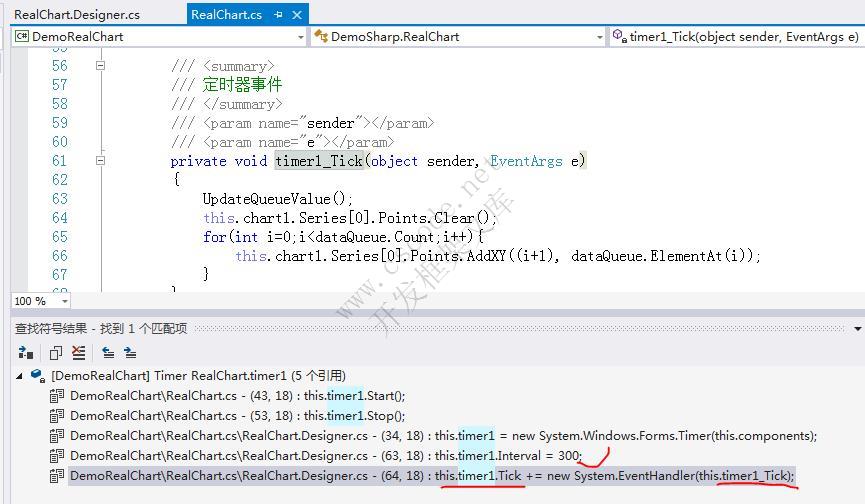

关于定时器Timer【微软自带的控件】:

说明:表示在相同的时间间隔,引发用户自定义的事情 。实现用户需要的功能。本例中是用来定时更新队列中的数据,并刷新图表。

常用说明:

  1. Interval 时间间隔,以毫秒为单位,本例是300毫秒。
  2. Tick 定时触发的事件,本例对应timer1_Tick事件方法。
  3. Start(),Stop() 表示定时器的启动和停止。Enabled 表示定时器是否启用,默认值为 false,需要手动设置为true。

C# 实时折线图,波形图
