CSFramework.Workflow - 可视化工作流引擎 - 用户开发指南

一、可视化工作流程引擎配置
- 1.1、数据库连接配置 app.config
- 1.2、初始化流程引擎连接数据库（默认SqlServer）
二、两个重要接口介绍（IWorkflowDataProvider、IFlowDataProvider）
- 2.1、IWorkflowDataProvider - 流程引擎（Engine）内部数据提供者接口

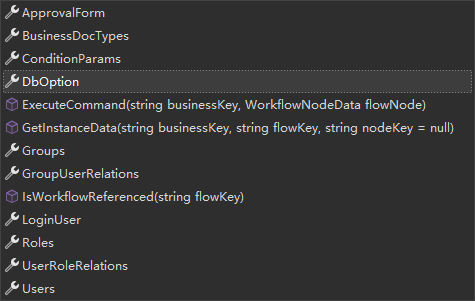

- 2.1、IFlowDataProvider - 客户端（Client）数据提供者接口
三、扩展部分 - 高级开发技术支持
四、客户系统应用（ERP、MES）- 业务系统集成解决方案
五、Demo 演示版

一、可视化工作流程引擎配置

1.1、数据库连接配置 app.config

项目：CSFramework.Workflow.Main

文件：App.config

XML 全选

<connectionStrings>
  <add name="SqlServer" connectionString="Server=localhost;Database=CSFramework.Workflow;User ID=workflow;Password=123; Max Pool Size=512; Pooling=true;Connect Timeout=30" providerName="System.Data.SqlClient" />
</connectionStrings>

1.2、初始化流程引擎连接数据库（默认SqlServer）

项目：CSFramework.WorkFlow.Main

文件：Program.cs

C# 全选

//初始化流程引擎数据库，默认SqlServer
var provider = new WorkflowDataProviderSqlServer();
WorkflowDbProvider.SetDataProvider(provider);

//var connStr="您的连接字符串";
//var provider = new WorkflowDataProviderSqlServer(connStr);
//WorkflowDbProvider.SetDataProvider(provider);

二、两个重要接口介绍（IWorkflowDataProvider、IFlowDataProvider）

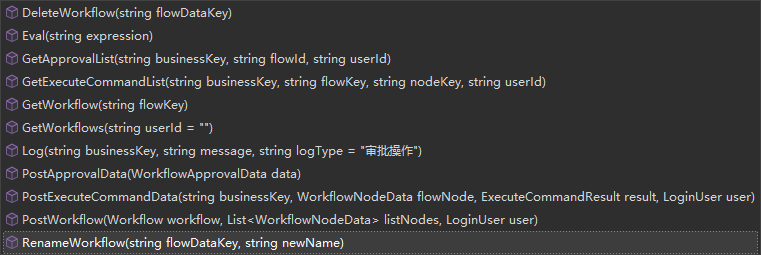

2.1、IWorkflowDataProvider - 流程引擎（Engine）内部数据提供者接口

CSFramework.Workflow - 可视化工作流引擎 - 用户开发指南

接口说明：

名称	类型	返回对象类型	描述
DeleteWorkflow	方法	bool	删除流程图
Eval	函数	bool	评估表达式是否正确
GetApprovalList	函数	List<WorkflowApprovalData>	获取审批历史记录
GetExecuteCommandList	函数	List<WorkflowExecuteCommandData>	获取执行用户自定义命令记录
GetWorkflow	函数	Workflow	获取流程图
GetWorkflows	函数	List<Workflow>	获取指定用户配置的流程图
Log	方法	void	保存操作日志

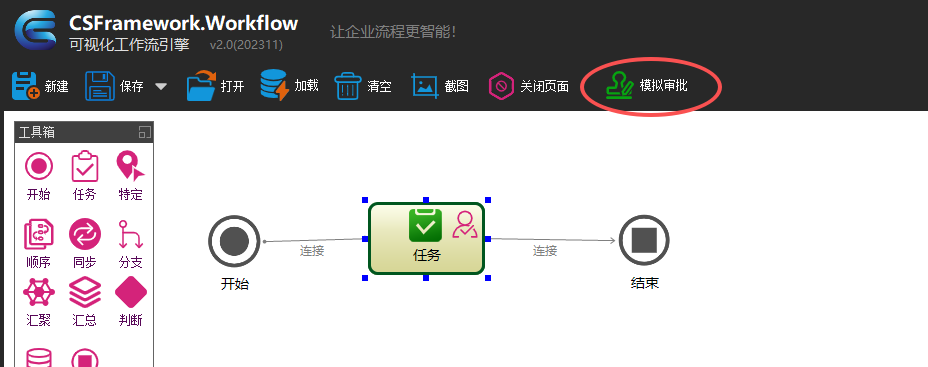

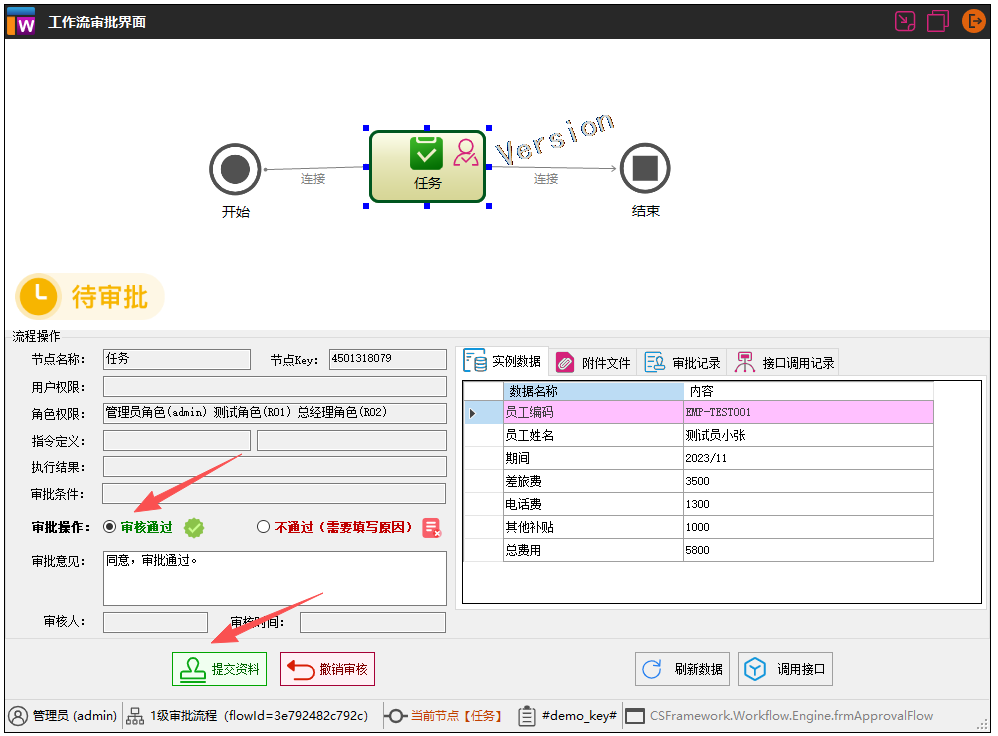

PostApprovalData	方法	bool	提交审批记录（模拟审批界面使用）
PostExecuteCommandData	方法	bool	提交执行命令数据（模拟审批界面使用）
PostWorkflow	方法	bool	保存流程图配置数据
RenameWorkflow	方法	bool	流程图重新命名
