CSFramework.Workflow - 可视化工作流引擎 - 术语解释

CSFramework.Workflow - 可视化工作流引擎 - 术语解释

工作流引擎 (Workflow Engine)

工作流引擎是指 Workflow Engine，作为应用系统的一部分，提供给应用系统根据特定用户、角色、分工以及条件的不同信息传递路线、数据应用核心解决方案。

工作流引擎包括流程节点管理、流向管理、流程样例、数据应用管理等重要功能。

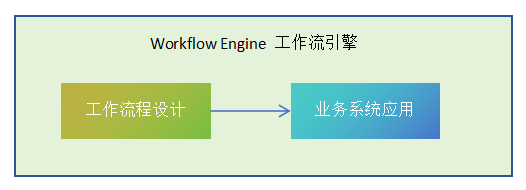

在使用层面工作流引擎分为：工作流程图设计，业务系统应用两个部分。

流程节点 (Workflow Node)

流程节点分为以下几种类型：

• 开始、结束节点：定义流程的开始和结束。
• 任务节点：定义工作流审批任务以及分配审批权限，包括角色权限和用户权限。
• 数据应用节点：数据应用操作。
• 条件判断节点：对事务进行分析决策，并根据结果选择下一个步骤的节点。
• 图形节点：支持椭圆以及矩形节点，可以定制丰富的样式和颜色，也可作为任务节点使用。

参考：工作流节点介绍

流程节点（任务节点）权限分配

流程节点审批权限

• 用户权限：必须由特定的用户审批，支持一个或多个用户。
• 角色权限：拥有该角色的用户审批，支持一个或多个角色。

复合审批权限（组合权限）

同时给一个流程节点定义【用户权限】和【角色权限】。

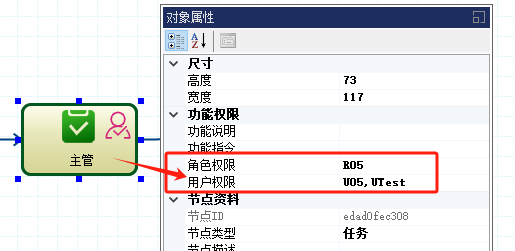

参考【主管】审批节点的权限分配：

功能指令

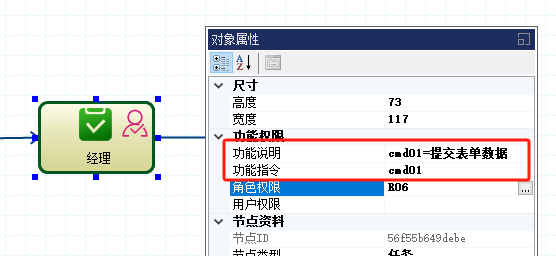

定义功能指令的流程节点支持调用业务系统的接口处理数据，如下图功能指令定义：cmd01

工作流程节点审批状态

枚举：NodeApprovalStatus

值	解释	图标
IsApprovalNoPass	审批不通过
IsApprovalCancel	撤销审核
IsApprovedPartial	部分审批通过
IsApproved	审批通过

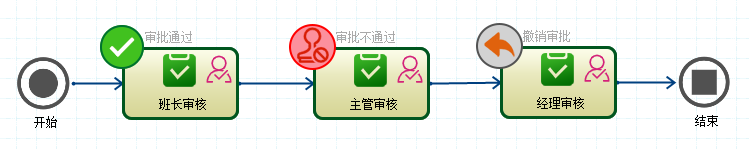

流程节点审批状态图标

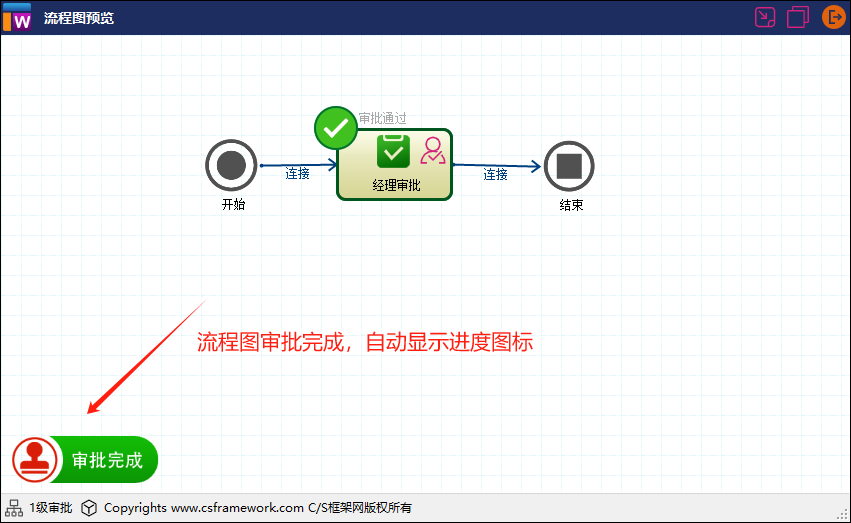

工作流审批进度

枚举：ApprovalProgress

值	解释	图标
待审批	待审批
审批中	审批中
审批完成	审批完成
