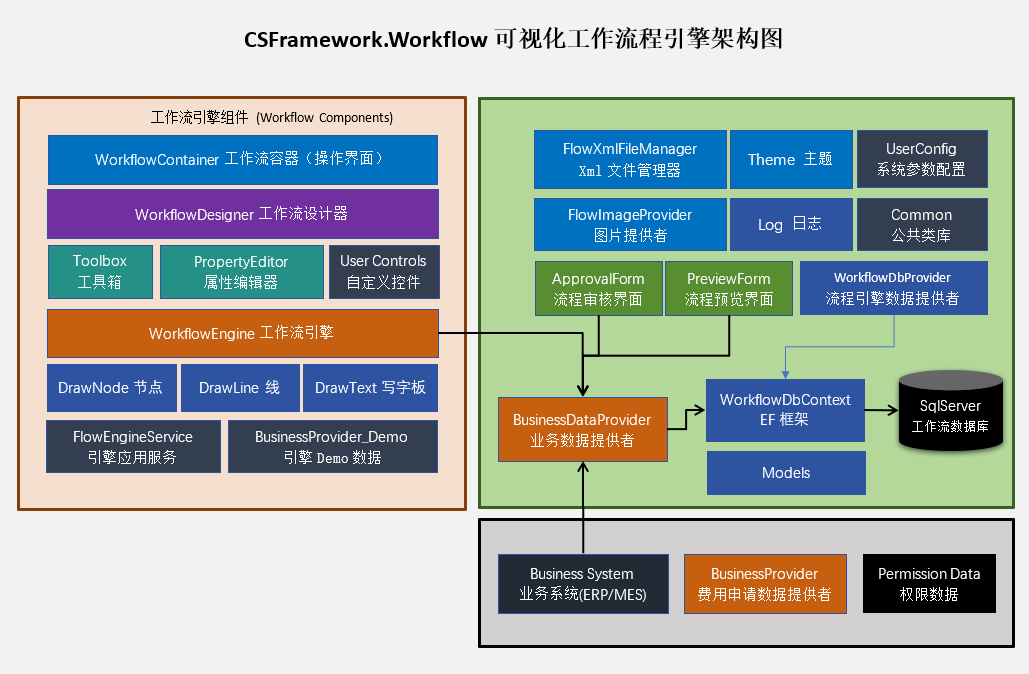

一、工作流引擎系统架构图
二、架构图说明
CSFramework.Workflow 系统架构图主要由以下四部分组成：
2.1、工作流设计器
工作流设计器是本软件的核心，主要组件有：
| 组件名称 | 说明 |
| WorkflowContainer | 工作流设计器容器界面，提供通用功能按钮操作流程图，如：新增、打开、保存流程图等操作 |
| WorkflowDesigner | 工作流设计器 |
| WorkflowEngine | 流程引擎，GDI原生渲染可视化工作流程图，工作流引擎核心类库之一 |
| DrawNode | 流程节点组件，主要包括开始、任务、结束等节点 |
| DrawLine | 画线组件，包括直线、三折线、曲线（未实现） |
| DrawText | 写字板组件 |
| WorkflowEngineService | 流程引擎应用服务，用于业务系统与流程引擎对接 |
| BusinessProvider_Demo | 流程引擎的Demo数据提供者 |
| ToolBox | 工具箱，点击工具箱的按钮拖拽图元组件到设计器 |
| PropertyEditor | 工作流图元对象属性编辑器 |
2.2、公共类库
主要公共类库：
| 类库名称 | 说明 |
| ThemeProvider | 主题提供者，提供系统换皮肤服务。系统提供五种皮肤颜色：黑色、蓝色、绿色、紫色、红色。 |
| FlowXmlFileManager | 流程图文件管理器。流程图本地文件格式：xml |
| XmlReadObjects | 读取 xml 文件，加载流程图。 |
| XmlWriteObjects | 将流程图输出到 xml 文件 |
| FlowImageProvider | 皮肤图片提供者，包括工具箱按钮图片、流程节点图片等。 |
| ControlMoveTool | 拖拽 Panel 类库。 |
| FormDragDrop | 拖拽窗体类库。 |
| IdHelper | 序号生成器。 |
| UserConfig | 系统参数配置 |
| Log | 数据操作日志 |
2.3、业务数据提供者
业务数据提供者用于业务系统集成工作流引擎需要提供的数据，以及实现流程引擎回调接口逻辑。
| 类名 | 说明 |
| BusinessDataProvider | 业务数据提供者。 |
| BusinessBaseProvider | 业务数据提供者基类，将部分通用逻辑封装起来，减少派生类的代码量。 |
| BusinessEmptyData | 空数据模式。系统初始化一个空的数据提供者。 |
| WorkflowDbContext | EntityFramework上下文，用于操作数据库。 |
| WorkflowDbProvider | 工作流引擎数据提供者，流程引擎访问数据库的核心类。 |
| BusinessProvider_Demo | 用于流程设计器默认的数据提供者，用于分配权限、提交流程图到数据库。 |
| DatabaseOptions | 初始化数据库连接参数配置。 |
| DatabaseType | 数据库类型。 |
2.4、用户自定义组件
用户自定义组件：
| 组件名称 | 说明 |
| ucButton | 窗体标题上的酷炫按钮。 |
| ucDesignerToolbox | 流程设计器工具箱。 |
| ucFlatTabControl | 流程容器的页标签组件，每个标签页创建一个设计器，系统支持同时进行多个流程图设计。 |
| ucImageButton | 设计器里面的自定义按钮。 |
| ucImageComboBox | 图片下拉组件。 |
2.5、流程图操作界面
| 组件名称 | 实例名称 | 说明 |
| ApprovalForm | frmApprovalFlow | 系统默认的流程审批界面。 |
| PreviewForm | frmWorkflowPreview | 流程图预览界面。 |

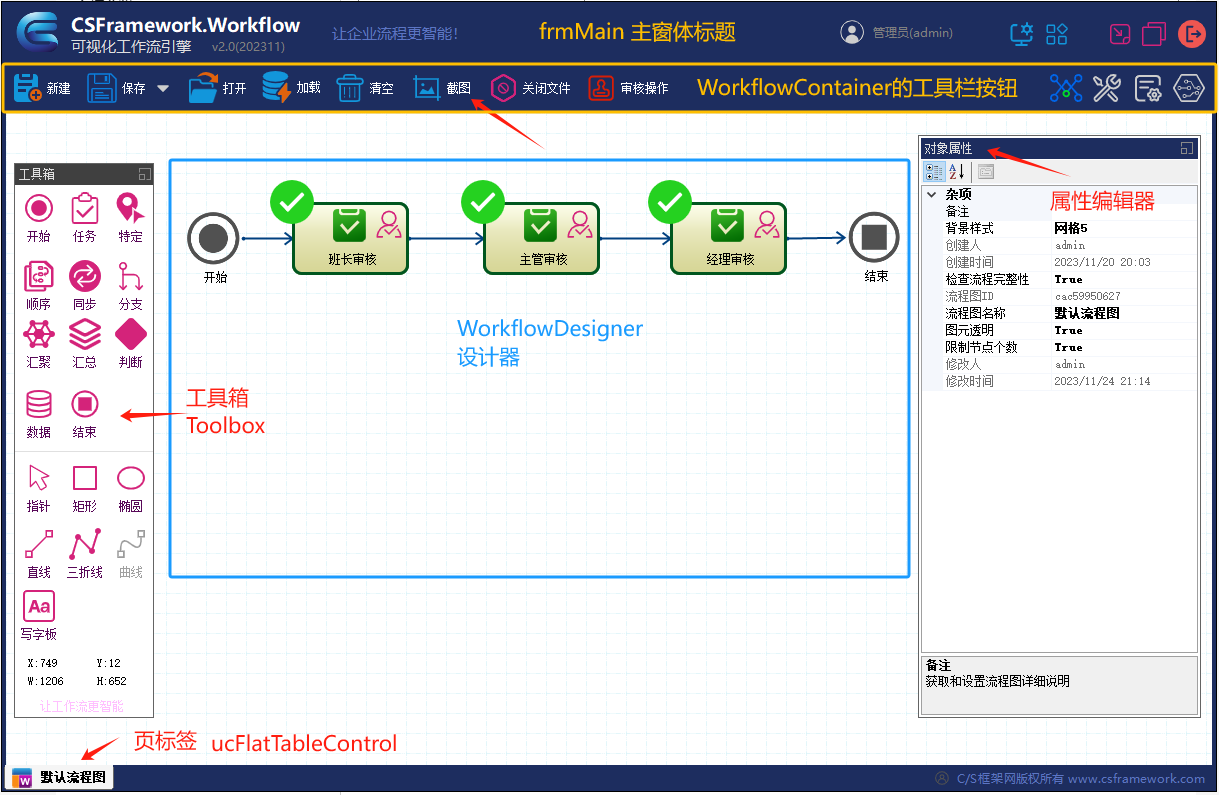

三、流程设计器主窗体
