无线监控系统之二-------C#实现

呵呵，虽然昨晚写得很辛苦了，但还是把我的第一部分写完了，呵呵~今晚就把第二部分写完吧，转载时请不要忘了注明本文来C/S框架网哦。

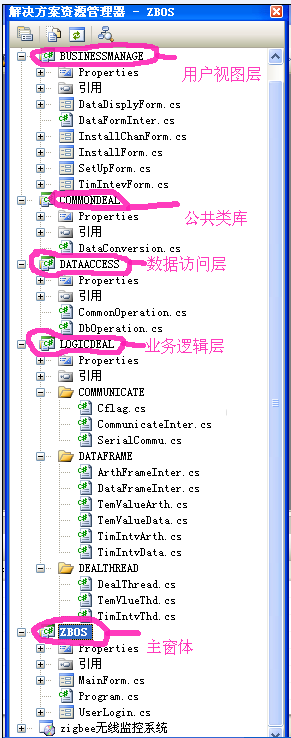

如图，我们先看看我们的解决方案，大体上按照MVC设计模型设计，分为用户视图层、业务逻辑层和数据访问层，另外还有公共处理模块和主窗体模块。

用户登录和主窗体就不多说了。。。。

一、我们首先来看看我们最核心的一层业务逻辑层LOGICDEAL。

(Ⅰ) COMMUNICATE包中主要是上位机与下位机数据通讯方式的实现。

通讯方式接口实现：

using System;
using System.Collections.Generic;
using System.Text;
namespace LOGICDEAL.COMMUNICATE
{
   public interface CommunicateInter
   {
      void Open();
      void Close();
      void Read(int NumBytes);
      byte[] getdata();
      void Write(byte[] WriteBytes);
      void setFtype(byte[] data);
   }
}

串口通讯实现（serialport控件）

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Text;
using System.IO.Ports;
using System.IO;
using System.Threading;

namespace LOGICDEAL.COMMUNICATE
{
   public class SerialCommu:CommunicateInter
   {
      private byte[] BufBytes = null;
      //comm port win32 file handle
      private SerialPort sport = null;
      protected delegate void HandleInferfaceUpdateDelegate();
      HandleInferfaceUpdateDelegate interfaceupdatedelegate = null;

      public SerialCommu()
      {


      }

      public void newCommu()
      {
         sport = new SerialPort();

      }

      //打开串口
      public void Open()
      {
         //if (!sport.IsOpen) sport.Open();
         if (sport == null)
         {
            newCommu();
            sport.PortName = "com1"; //设置端口
            sport.BaudRate = 57600;
            sport.DataBits = 8;
            sport.StopBits = System.IO.Ports.StopBits.One;
            sport.Parity = System.IO.Ports.Parity.None;
            //serialPort.RtsEnable = true;
            //serialPort.Encoding = Encoding.UTF8;
            sport.ReceivedBytesThreshold = 1;
            interfaceupdatedelegate = new HandleInferfaceUpdateDelegate(resDataCodds); //委托，接收数据
            this.sport.DataReceived += new System.IO.Ports.SerialDataReceivedEventHandler(this.sport_DataReceived);
         }


         if (!sport.IsOpen)
         {
            try
            {
               sport.Open(); //打开端口

            }
            catch
            {
               return;

            }
         }

      }

      //关闭串口
      public void Close()
      {
         if (sport.IsOpen) sport.Close();
      }

      //读取 NumBytes长度的字节
      public void Read(int NumBytes)
      {
         if (!sport.IsOpen) Open(); //串口是否打开

         int l = 0;
         int l1 = 0;
         int i=0;
         byte[] bytes ;
         BufBytes = new byte[NumBytes]; //需要读取的字节数
         while(l<NumBytes) //读取数据
         {
            l1= sport.BytesToRead; //字节数
            if (l1 == 0) continue;
            bytes= new byte[l1];
            sport.Read(bytes,0,l1);
            for (i = 0; i < bytes.Length; i++) BufBytes[i + l] = bytes[i];
            l +=bytes.Length; //已读取的字节数
         }
         setFtype(BufBytes);

      }

      public void Write(byte[] WriteBytes)
      {
         if (!sport.IsOpen) Open();

         sport.Write(WriteBytes,0,WriteBytes.Length); //写串口

      }


      public void sport_DataReceived(object sender, SerialDataReceivedEventArgs e) //数据监听，接收
      {
         try
         {
            interfaceupdatedelegate.Invoke(); //唤醒
            // Read(22);
         }
         catch { }

      }

      public void resDataCodds() { Read(22); } //读取数据

      public byte[] getdata() //获取数据，供外部类
      {
         return BufBytes;

      }

      public void setFtype(byte[] data)
      {
         if (data[4].ToString("x").Trim().Equals("2")) LOGICDEAL.COMMUNICATE.Cflag.setFtype(0); //获取温度值
         if (data[4].ToString("x").Trim().Equals("3")) LOGICDEAL.COMMUNICATE.Cflag.setFtype(1); //更新网络地址
      }
   }
}

fFlag单例实现

namespace LOGICDEAL.COMMUNICATE
{
   public class Cflag
   {
      private static CommunicateInter CType = null; //通讯类型
      private static bool OFlag = true; // 通讯口是否已打开
      private static int FType = -1; //数据帧功能类型

      public static void setCtpye(CommunicateInter ci) { CType = ci; } //设置通讯类型

      public static CommunicateInter getCtype() { return CType; } //获取通讯类型

      public static void setOflag(bool oflag) { OFlag = oflag; } //设置打开类型,true为打开

      public static bool getOfag() { return OFlag; } //获取打开类型

      public static void setFtype(int i) { FType = i; } //设置数据帧功能类型，0：温度数值，1：
      public static int getFtype() { return FType; }
   }

(Ⅱ) DATAFRAME包中主要实现数据帧及其处理接口

数据帧接口

using System;
using System.Collections.Generic;
using System.Text;
namespace LOGICDEAL.DATAFRAME
{
   public interface DataFrameInter
   {
      byte[] dealFrame(byte[] frame); //接收数据帧函数
      byte[] sendFrame(); //发送数据帧函数
      void setAFI();
   }
}

数据帧处理接口

namespace LOGICDEAL.DATAFRAME
{
   interface ArthFrameInter
   {
      byte[] dealData(byte[] framdata); //数据帧处理函数
   }
}

数据帧接口实现一：温度值数据帧类TemValueData

namespace LOGICDEAL.DATAFRAME
{
   class TemValueData:DataFrameInter
   {
      private ArthFrameInter afi = null; //工厂模式：对应的数据帧处理类
      private int n=22, m=9;

      public TemValueData()
      {

      }

      public byte[] dealFrame(byte[] frame) //接收数据帧函数，温度值数据帧长度为21字节
      {
         if (afi.dealData(frame) == null) return null;
         byte[] adata = new byte[m]; //需要输出的字节数组，长度为9字节
         Array.Copy(afi.dealData(frame), adata, m);
         //adata = afi.dealData(frame);
         return adata;
      }
      public byte[] sendFrame() //发送数据帧函数
      {
         byte[] a = new byte[10];
         return a;
      }
      public void setAFI() //获取数据帧处理类实例
      {
         this.afi = new TemValueArth();

      }
   }
}

数据帧处理接口实现一：温度值数据帧处理类TemValueArth

namespace LOGICDEAL.DATAFRAME
{
   public class TemValueArth:ArthFrameInter
   {
      private int n = 22, m = 9;

      public byte[] dealData(byte[] framdata) //数据帧处理函数
      {
         if (!framdata[0].ToString("x").Trim().Equals("aa")) return null;
         if (!framdata[2].ToString("x").Trim().Equals("11")) return null;
         if ((!framdata[4].ToString("x").Trim().Equals("3")) && (!framdata[4].ToString("x").Trim().Equals("2"))) return null;

         int textds = 0;
         for (int j = 0; j < n - 2; j++) //计算前20字节数之和
         {
            textds += Convert.ToInt32(COMMONDEAL.DataConversion.Hex2Ten(framdata[j].ToString("x").Trim()));
         }
         int efficy = Convert.ToInt32(COMMONDEAL.DataConversion.Hex2Ten(framdata[n - 2].ToString("x").Trim() + framdata[n - 1].ToString("x").Trim())); //计算效验码值
         if (textds != efficy) { return null; }
         byte[] adata = new byte[m];
         adata[0] = framdata[5]; //提取数据，2字节
         adata[1] = framdata[6];
         adata[2] = framdata[13]; //提取源地址，2字节
         adata[3] = framdata[14];
         adata[4] = framdata[15]; //提取网络地址，2字节
         adata[5] = framdata[16];
         adata[6] = framdata[17]; //网络号，1字节
         adata[7] = framdata[18]; //提取通道，1字节
         adata[8] = framdata[19]; //提取RSSI，1字节
         return adata;
      }

   }
}

(Ⅲ) DEALTHREAD包中用户窗体与数据逻辑层的数据处理线程类：

用户窗体与数据逻辑层的数据处理线程类DealThread

namespace LOGICDEAL.DEALTHREAD
{
   public abstract class DealThread
   {
      //SynchronizationContext

      private COMMUNICATE.CommunicateInter cci = null; //通讯类型
      private DATAFRAME. DataFrameInter dfi = null; //数据帧
      public Thread thread = null; //线程
      public byte[] data=null; //处理后的数据

      public abstract void init(); //初始化 //数据处理
      public void start() { thread.Start(); } //开始线程
      public abstract void run(); //线程运行函数
      public void stop() { thread.Abort();} //停止线程

      public byte[] getData() //获得最终数据
      {
         return data;
      }
   }
}

接口实现一：温度值处理线程类TemVlueThd

namespace LOGICDEAL.DEALTHREAD
{
   public class TemVlueThd:DealThread
   {
      private COMMUNICATE.CommunicateInter cci = null; //通讯类型
      private DATAFRAME.DataFrameInter dfi = null; //数据帧
      //private Thread thread = null; //线程
      byte[] dataa = null;
      private int n = 22, m = 9;

      public TemVlueThd() //构造函数
      {
         init();
      }

      public override void init()
      {

         this.cci = COMMUNICATE.Cflag.getCtype(); //初始化通讯类
         this.dfi = new DATAFRAME.TemValueData(); //初始化数据帧类
         dfi.setAFI();
         this.thread = new Thread(new ThreadStart(this.run)); //申请线程
         //throw new Exception("The method or operation is not implemented.");
      }

      public override void run() //线程运行的方法
      {
         dataa = new byte[n];
         if (cci.getdata() == null) return;
         Array.Copy(cci.getdata(), dataa, n);
         if (dfi.dealFrame(dataa) == null) return;
         data = new byte[m]; //返回的数据
         Array.Copy(dfi.dealFrame(dataa), data, m);
      }
   }
}

呵呵~~这一帖第二部分先写到这了。。。。谢谢大家！
