1. WinFramework架构图

C/S架构轻量级软件快速开发平台v2.1-架构图



WinFramework.UI.Core
WinFramework.UI.Dev
GZFramework.DB.Core.dll
GZFramework.DB
VS生成插件
项目基础架构
WinFramework.Common
WinFramework.Library
WinFramework.Modules



WinFramework.UI.Core

  • 定义公共功能权限
  • 用户可自定义权限

WinFramework.UI.Dev

  • 集成多种UI界面基类
  • 结合WinFramework.DB.Core.dll 生成用户界面(WinForm)
  • 标准的权限机制,可定制权限,扩展权限
  • 功能区可自定义(功能按钮位置调整、权限值设置)
  • 操作防假死,提供动态等待窗体,提高用户体验
  • 采用DevExpress Ribbon组件样式(主界面集成和共享界面功能按钮)
  • 采用二分页布局(TabControl),分为【查询】和【编辑】两个页面,减少弹窗
  • 集成DevExpress强大常用组件,如表格组件,界面清新、美观、用户体验丰富

项目基础架构(Foundation)

  • 集成用户登录、修改密码、锁屏等基础功能
  • 集成常用数据字典窗体功能(ERP/MES系统常用数据字典)
  • 集成用户管理、管理员管理
  • 集成权限管理、角色管理、分配权限功能
  • 集成系统业务模块管理,支持模块图标、位置可配置
  • 集成HR人事管理系统基础功能
  • 单据审核流程管理
  • 保存数据前校验,必填项高亮提醒(显示红色*星号)
  • 支持界面自适应(使用LayoutControl组件)

VS生成插件(VS Plugin)

  • 采用VS插件,可以在项目中自动生成代码,让开发更便捷、高效
  • 自定义注释管理类,新建的类(.cs)自动添加指定的注释头

代码生成器(Code Generator)

  • 生成Model层代码,根据表结构定义自动生成Model类(静态类、实体类)
  • 生成业务窗体,根据表结构定义自动生成界面窗体(实现增、删、改、查等基本功能)
  • 生成单表窗体、主从表窗体,WinFramework提供三层表、主从子表、主从从表窗体。
  • 生成业务模块(Class Library 类库),助力您快速搭建项目模块

GZFramework.DB.Core.dll

  • 数据库管理底层架构,统一管理数据库访问对象
  • 支持MsSQL、MySQL、Oracle、SQLLite、Access多种数据库
  • 支持多种数据库及多数据库连接
  • 根据数据库编号自动创建数据库访问对象
  • 可用于Winform、Web开发



GZFramework.DB.dll

根据Model自动生成新增(INSERT)、修改(UPDATE)、删除(DELETE)三种SQL语句,分别对应三个DbCommand对象。

根据Model信息采用DataAdapter适配器方式更新DataTable

自动判断并发策略:时间戳(TimeStamp)并发、全部字段匹配并发、不考虑并发。

自动根据主键修改(UPDATE)、删除(DELETE)数据

支持两种Model类型,静态类、实体类

支持多表同时更新:单表、主从表、主从子表

2. 窗体继承关系图

C/S架构轻量级快速开发框架WinFramework架构图

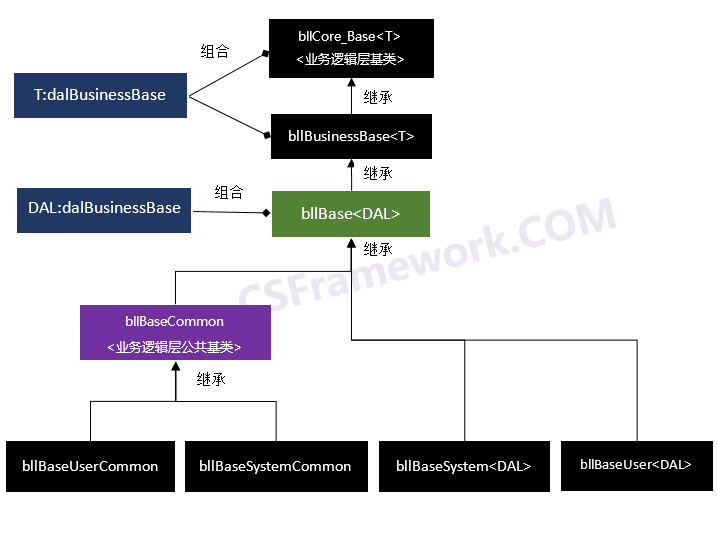

3. 业务逻辑层继承关系图

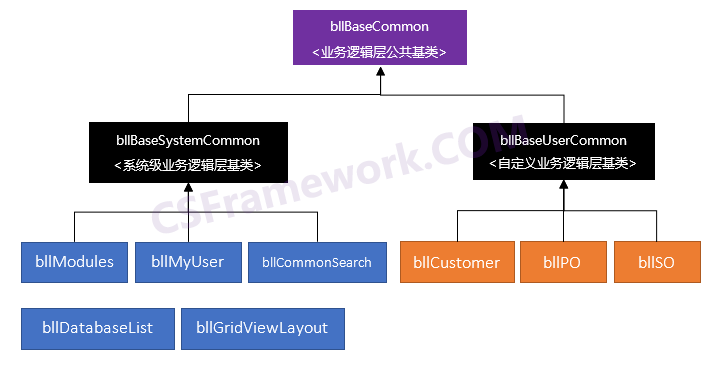

4. 业务逻辑层公共基类继承关系图



bllCore_Base:业务逻辑层基类,负责实例化dal层的实例,以及添加ORM模型并配置模型关系。

bllBusinessBase:抽象类,实现了基本的数据操作,查询数据,提交数据,删除数据。

bllBase<DAL>:抽象类,引入了账套DBCode 概念,可以给DAL指定 DBCode。

bllBase<DAL, SN>:抽象类,在bllBase<DAL>基础上增加了流水单号的支持,使用该类提交数据的时候会自动根据流水单号模型生成流水单号,并更新到数据库中。

bllBaseCommon:固定dal类型为dalCommon,支持流水单号模型。

bllBaseUserCommon:设置数据层操作账套为用户登录的账套,增删改查的数据库是登录的业务数据库。

bllBaseSystemCommon:设置数据层操作账套为系统账套,增删改查的数据库是系统库。

bllBaseUser<DAL>:自定义DAL操作对象,设置数据层操作账套为用户登录的账套,增删改查的数据库是登录的业务数据库。

bllBaseSystem:自定义DAL操作对象,设置数据层操作账套为系统账套,增删改查的数据库是系统库。

bllGridViewLayout:表格样式业务逻辑,提供表格样式配置的读取于保存,以及样式分配的权限用户。

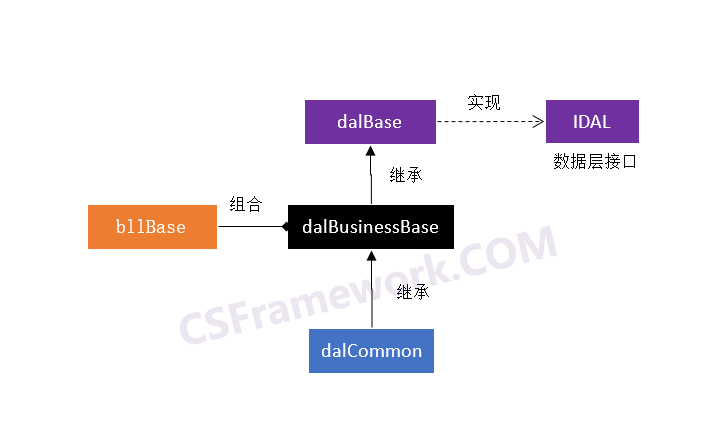

5. 数据访问层继承关系图



dalBase:数据访问层基类,实现IDAL接口。实现一组

dalBusinessBase:抽象类,实现CustomerUpdate方法提交单个表或多张表的数据,主要参数:DataSet data。

dalCommon:公共数据访问层,定义一组公共的方法提供给业务层调用。

bllBase:业务逻辑层基类,聚合dalBusinessBase类。通过定义泛型dalBusinessBase类,在实例化该类时根据泛型参数的类型(Type)施加限制,若客户端尝试使用某个约束所不允许的类型来实例化该类时,则会产生编译时错误,这些限制称为约束,定义泛型类使用 where 上下文关键字指定。

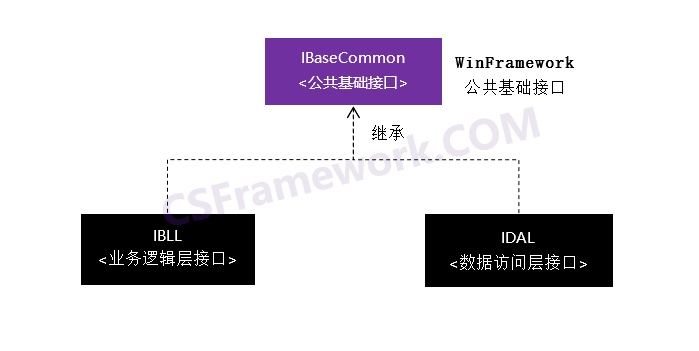

6. IBaseCommon接口继承关系图





IBaseCommon:公用基础接口,定义一组公共方法用于处理用户增、删、改、查操作。

IBLL:业务逻辑层接口定义,继承IBaseCommon接口。

IDAL:数据访问层接口定义,继承IBaseCommon接口。
