CSFramework.WebAPI 后端框架系统架构图

CSFramework.WebAPI 后端框架系统架构图

CSFramework.WebApi服务端开发框架   WebApi后台框架  WebApi框架 原创软件@csframework.com

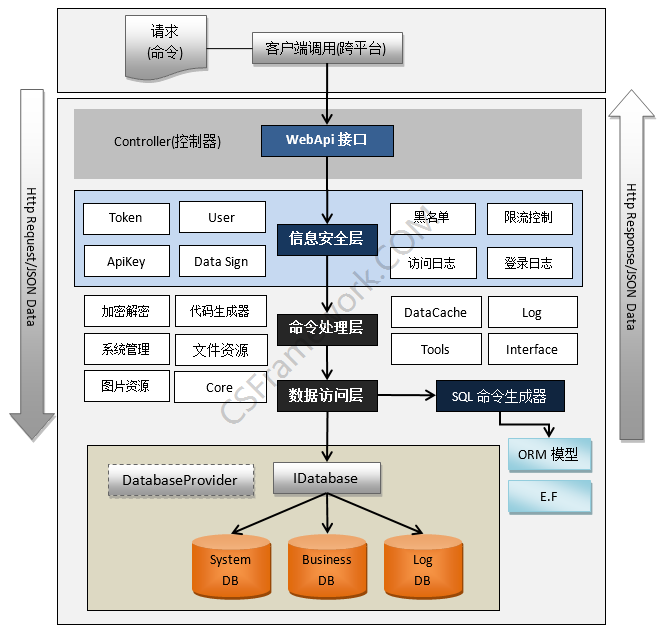

CSFramework.WebAPI 后端框架系统架构图





   CSFramework.WebApi 封装多个通用功能,为搭建Web服务端软件提供强大的技术支持。

  客户端请求以命令形式传递到服务端的API接口,命令也就是请求的数据包,包含有请求编号、数据签名以及提交的业务数据。服务端接收到请求,首先要进行数据格式分析以及安全检查,比如数据签名、用户令牌或用户账号信息等。检查通过后,系统自动将请求传递到命令处理处理程序,系统将拒绝非法请求,抛出异常或返回错误回应信息给客户端。

  命令处理层即业务逻辑层,主要负责数据校验和提取业务数据,将Request的数据(JSON或XML)文本内容转换为实体对象,最后传递到数据访问层提交到数据库。

 数据访问层是整个逻辑处理的最后一个流程,负责将数据模型持久化到数据库。数据层使用开发框架内置的数据更新机制,根据表结构模型自动生成SQL脚本,无论是提交单条或批量数据,无需手工编写SQL脚本,系统自动实现数据的持久化。框架支持其他数据模型,如Entity Framework等。

   技术归集

用户请求(UserRequest)、服务端响应(Response)、WebApi安全体系、控制器(ApiController)、命令层(Command)、自动提交数据、SQL命令生成器、多数据库支持。
