4.1 新建业务窗体

4.1.1 在销售模块新建[frmSO]窗体

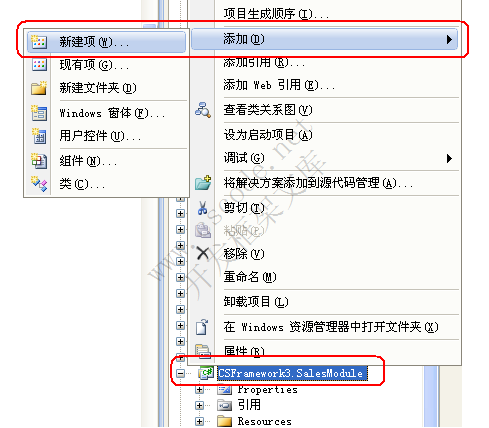

在【销售模块】点右键,【Add】【New Item】打开【新建项对话框】。

四.业务单据窗体开发步骤

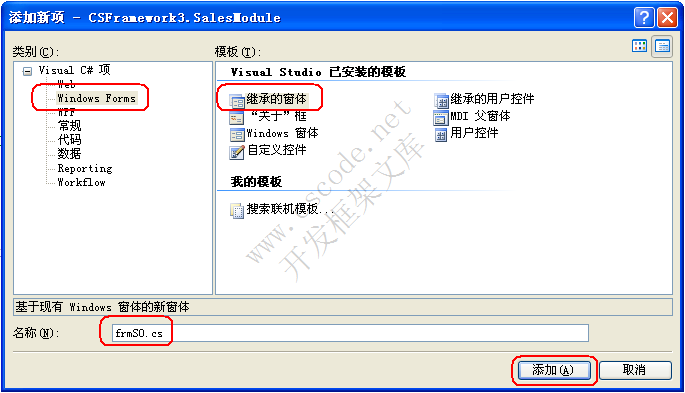

4.1.2 [新建项]对话框

四.业务单据窗体开发步骤

在【Name】输入框输入【frmSO.cs】,最后点【Add】按钮弹出【Inheritance Picker窗体】。

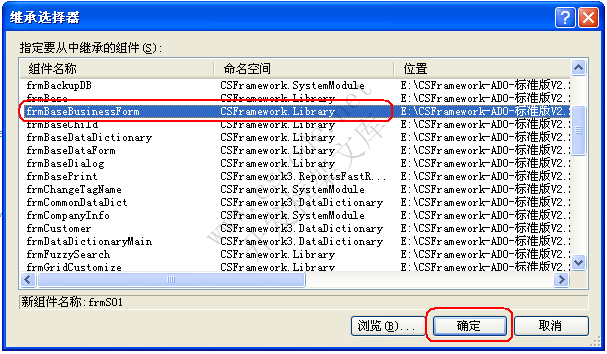

4.1.3 [Inheritance Picker]对话框

四.业务单据窗体开发步骤

选择继承自【frmBaseBusinessForm】,点【OK】按钮,新建窗体的单元文件。



4.2窗体布局设计

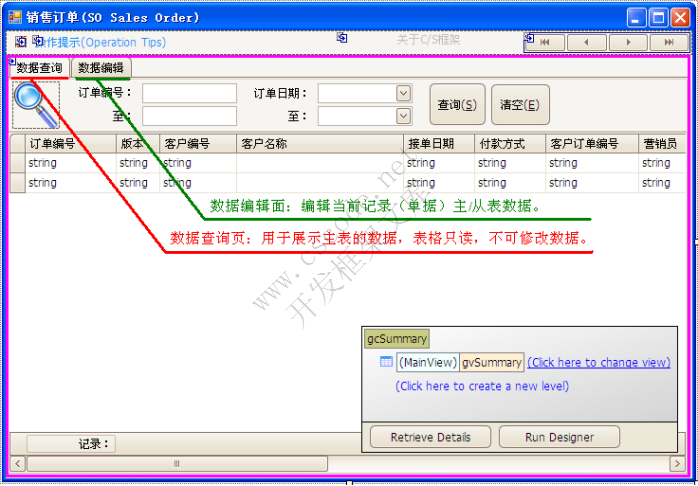

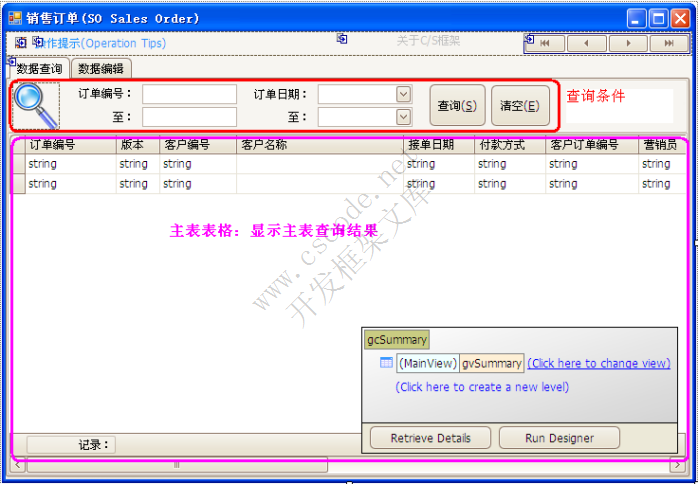

4.2.1 用户界面介绍

四.业务单据窗体开发步骤



四.业务单据窗体开发步骤

数据查询页:用于展示主表查询结果,表格只读,不可修改。



数据编辑页:编辑表格中当前选择的记录(单据), 显示详细资料,用户在数据编辑页修改数据。

四.业务单据窗体开发步骤



4.2.2 数据查询页及主表格(GridControl)控件



4.2.2.1 设计查询面板

从工具箱拖放PanelControl 四.业务单据窗体开发步骤l组件,Dock设为Top,在PanelControl内拖放一组查询条件输入框及查询按钮。

四.业务单据窗体开发步骤



4.2.2.2 拖放主表表格

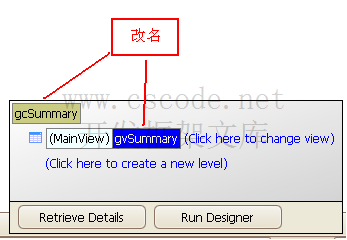

从工具箱拖放PanelControl 四.业务单据窗体开发步骤l组件,Dock设为Client,在PanelControl内拖放一个GridControl组件,然后改名,如下图:

四.业务单据窗体开发步骤

四.业务单据窗体开发步骤

GridControl可以从其它窗体数据查询页复制过来,这样不需要设置参数,节省时间。

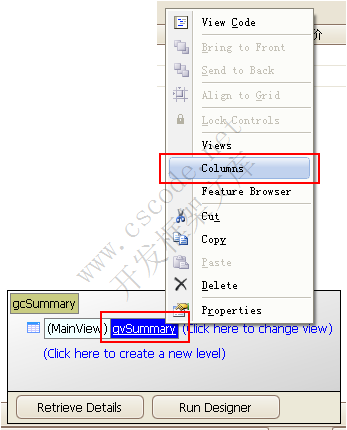

4.2.2.3 在GridView(gvSummary)内定义表格的栏位

四.业务单据窗体开发步骤

四.业务单据窗体开发步骤

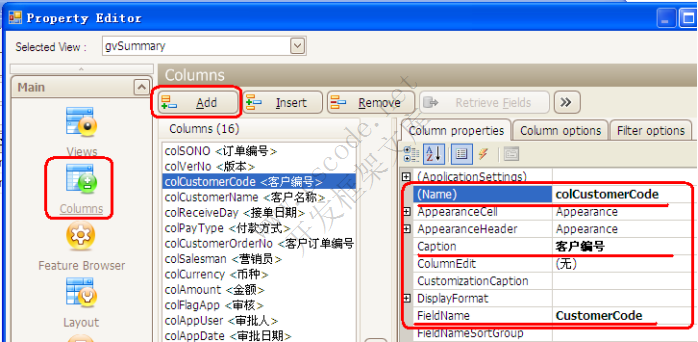

四.业务单据窗体开发步骤表格的栏位设计页面

四.业务单据窗体开发步骤新增一个栏位

四.业务单据窗体开发步骤栏位的属性设置。主要修改(Name),Caption,FieldName三个属性。



属性名称

说明

(Name)

栏位名称(列名)。建议用col+字段名命名,如:colCustomerCode

Caption

栏位的标题。如:客户编号

FieldName

栏位对应的字段名,用于绑定数据。如字段名:CustomerCode

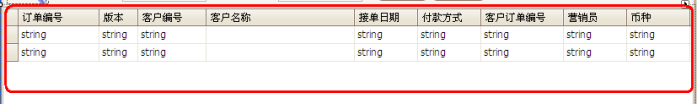

关闭设计器,表格内定义了以下栏位:

四.业务单据窗体开发步骤



4.2.3 数据编辑页面设计[主/从表输入区域]

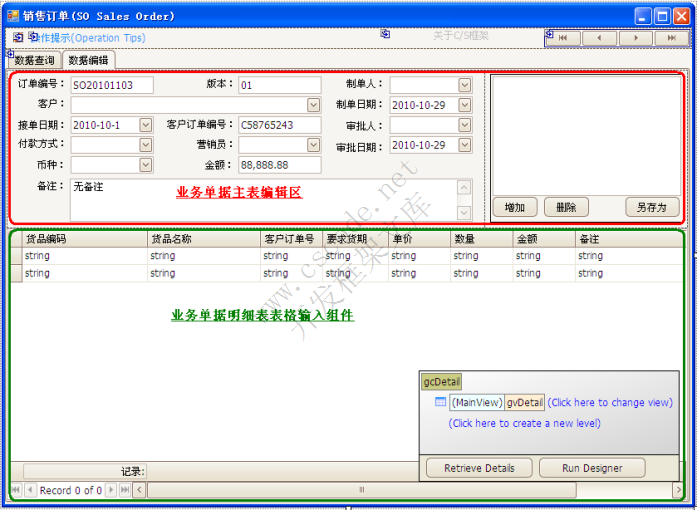

通常业务单据只有一个明细表,设计效果如下:

四.业务单据窗体开发步骤



有些业务单据比较复杂,比如多个明细表的,设计效果如下:

四.业务单据窗体开发步骤

此委托加工单有3个明细表,其中两个明细表用TabPage收缩到一个区域。

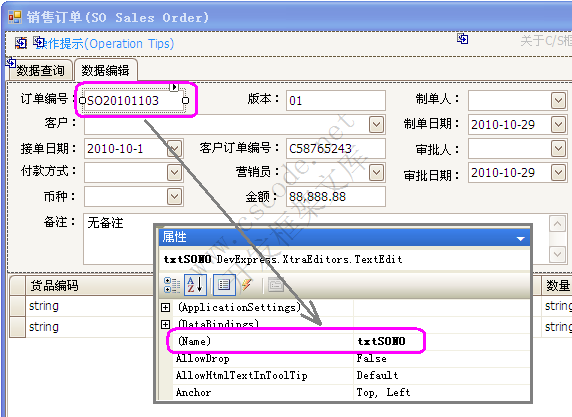

4.2.4 主表输入组件设计

输入框建议以txt+字段名命名,如SONO 销售订单字段命名为txtSONO, CheckBox用缩写chk,如chkAPP审核。

四.业务单据窗体开发步骤



4.3 使用代码生成器工具生成ORM、BLL、DAL代码

代码生成器可生成ORM实体及DAL,BLL层代码模板。单表如数据字典生成的代码几乎不需要修改即可运行,业务单据功能较复杂,除框架实现的功能外,需要用户扩展方法。SO功能扩展的方法有CheckNoExists,GetSummaryByParam,GetReportData。



开发框架仅能生成BLL,DAL代码模板,实际上用户需要跟据业务需求自行扩展代码。通过修改代码生成器的模板部分,用户可以生成适合当前项目的代码。



代码生成步骤:ORM->DAL->BLL。



4.3.1 生成ORM

4.3.2 生成DAL

4.3.3 生成BLL





生成后将代码加入解决方案,尝试编译。



4.3.1 参考视频:

C/S快速开发框架 - 代码自动生成视频下载



CS系统快速开发框架 - 生成BLLDAL



4.4 BLL层代码

BLL,Business Logic Layer 业务逻辑层。关于C/S结构开发框架中BLL层请参考:



http://www.csframework.com/archive/1/arc-1-20110414-1332.htm

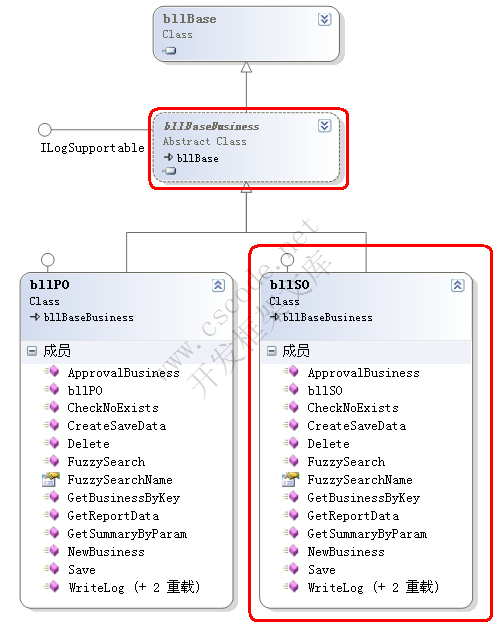

4.4.1 BLL继承关系图

四.业务单据窗体开发步骤

如上图所示,bllBase是所有业务层的基类,bllBaseBusiness是业务单据的业务逻辑层基类,实现ILogSupportable接口,该接口用于处理修改日志功能。

所有业务单据的逻辑层从bllBaseBusiness派生,如bllPO,bllSO。



4.4.2 bllBaseBusiness类

bllBaseBusiness类是业务单据的业务逻辑层基类,实现了业务单据所需的公共方法,虚方法便于派生类重写功能。



bllBaseBusiness类说明:



ID

名称

类型

说明

1

AllowWriteLog

标记允许写入修改日志。

2

ApprovalBusiness

审核功能的方法。

3

BusinessTables

对应当前业务单据的数据. DataTableCollection类型, 1个表(Index0)为主表,其它为明细表。

4

ClearAppInfo

清空审核功能相关字段的数据。

5

CreateSaveData

创建用于保存的临时数据。

6

CurrentBusiness

当前业务单据的数据。

7

DataBinder

对应当前单据的主表数据 (DataTable)

该表只有一条记录,用于绑定[数据修改页面]输入组件的数据源。

8

DataBindRow

DataRow类型,对应DataBinder的第一条记录。

9

Delete

删除单据。

10

DoCreateTempData

创建用于保存的临时数据。该方法由CreateSaveData方法调用。

11

GetAttachedFiles

获取单据附件数据。

12

GetBusinessByKey

下载指定单号的业务数据。

13

IsApproved

检查业务单据是否审核。

14

IsOwnerChange

比较当前登录用户与制单人是否一致。

15

KeyFieldName

业务单据的主键字段名。

16

SummaryTableName

业务单据的主表名称。

17

NewBusiness

新增业务数据。

18

NotifyUser

当单据被修改发送手机短信或Email给制单人。

19

Save

保存业务数据。

20

SaveAttachedFile

保存附件。

21

UpdateDetailCommonValue

更新业务单据明细表的公共字段数据。

22

UpdateSummaryRowState

更新记录状态。

23

WriteLog

保存修改日志。

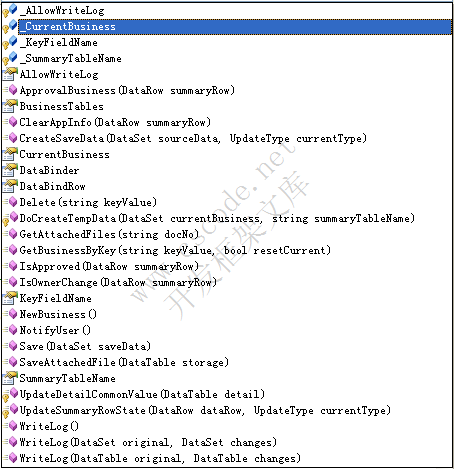

类成员截图:

四.业务单据窗体开发步骤



4.4.3 bllSO类

SO,Sales Order销售订单,继承bllBaseBusiness基类。



bllSO类说明:

ID

名称

类型

说明

1

ApprovalBusiness

重载的方法,用于审核单据。

2

CheckNoExists

检查单据号码是否存在。

3

CreateSaveData

重载的方法,创建用于保存的临时数据。

4

Delete

重载的方法,删除单据。

5

FuzzySearch

产品资料模糊查询。实现IfuzzySearchSupportable接口,

 frmFuzzySearch窗体中使用。

6

FuzzySearchName

模糊查询功能的名称,如:产品资料查询。在frmFuzzySearch窗体的标题显示。

7

GetReportData

获取报表数据。

8

GetBusinessByKey

重载的方法,下载指定单号的业务数据。

9

GetSummaryByParam

查询销售订单的主表数据,查询结果在主表格中显示。

10

NewBusiness

重载的方法,新增业务数据。

11

Save

重载的方法,保存数据。

12

WriteLog

重载的方法,保存修改日志。

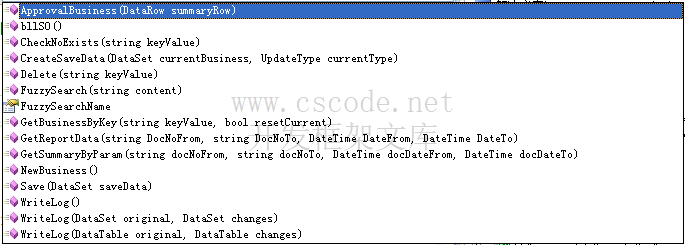

类成员截图:

四.业务单据窗体开发步骤

四.业务单据窗体开发步骤



4.5 DAL层代码

DAL,Data Access Layer数据访问层。关于C/S开发框架中数据访问层(DAL)的作用请参考:



http://www.csframework.com/archive/1/arc-1-20110414-1333.htm

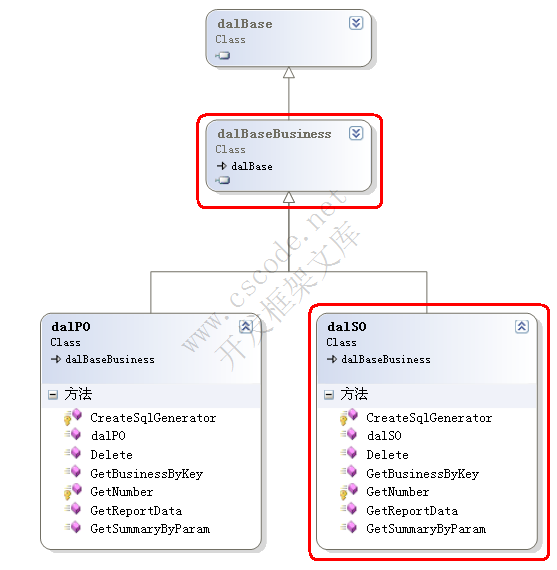

4.5.1 DAL继承关系图

四.业务单据窗体开发步骤

上图所示,dalBase是数据访问层的基类,dalBaseBusiness是业务单据数据层的基类,业务单据的DAL从dalBaseBusiness类继承,如dalPO,dalSO。





4.5.2 dalBaseBusiness类

ID

名称

类型

说明

1

_SummaryKeyName

主表主键字段名。

2

_SummaryTableName

主表表名。

3

_UpdateSummaryKeyMode

业务单据号码更新类型(自动生成流水号或GUID)

4

ApprovalBusiness

单据审核/批准功能。。

5

CheckNoExists

检查业务数据是否存在。

6

CreateSqlGenerator

虚方法,根据表名获取该表的ORM及对应SQL命令生成器。

7

GetNumber

获取单据流水号码。

8

Update

保存数据,对应BLL.Save方法

9

UpdateDetailKey

更新明细表的外键。

10

UpdateSummaryKey

更新主表主键。



类成员截图:

四.业务单据窗体开发步骤



4.5.3 dalSO类

类成员列表



ID

名称

类型

说明

1

CreateSqlGenerator

重载的方法,根据表名获取该表的ORM及对应的SQL命令生成器。

2

Delete

删除单据,开发框架的模板窗体仅删除明细表,将主表数字类型的字段清零,如金额,数量等关键字段,保留主表的记录避免断号。

3

GetBusinessByKey

获取一张业务单据的数据。

4

GetNumber

获取单据流水号码, 首先在sys_DocSN表设置单据的超始号。

5

GetReportData

根据查询条件获取报表数据。

6

GetSummaryByParam

查询销售订单的主表数据。

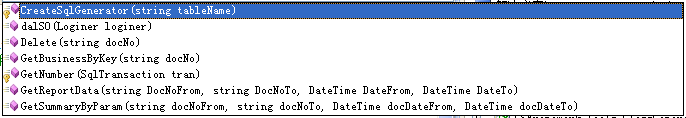

类成员截图:

四.业务单据窗体开发步骤



4.6 编写窗体代码

设计好窗体上的组件及界面布局,然后使用工具生成ORM,BLL,DAL层的代码,最后手工编写窗体内的代码。开发框架的数据窗体模板就两种,为了快速开发我们可以直接引用frmSO,frmPO窗体的代码。

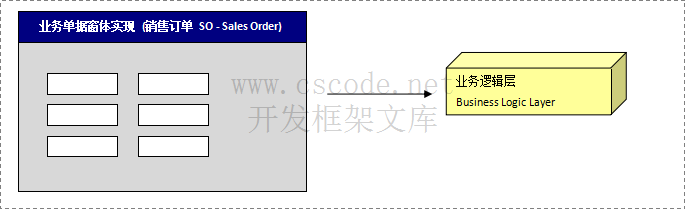

窗体与业务逻辑层的引用关系:

四.业务单据窗体开发步骤

开发框架将用户界面与业务逻辑代码分离出来的,所以任何与业务有关的操作建议封装到业务层,大大减少用户界面的代码量,使界面与业务代码松散藕合,用户界面仅保留操作本窗体组件的代码及引用业务层的代码。



4.6.1 初始化业务窗体(重写InitializeForm方法)

InitializeForm()是frmBaseDataForm窗体中定义的虚方法,派生的窗体必须在Form.Load事件中调用。



InitializeForm方法主要功能是:

1. 实例化业务层_BLL变量。

2.调用公共方法设置表格样式。

3. 绑定主表表格及明细表表格的事件。

4.绑定数据参照组件(LookupEdit)的数据源。



5. 加载一个空的业务对象,用于测试网络环境及初始化数据。

请参考frmSO. InitializeForm方法

4.6.2 Form.Load事件调用InitializeForm方法

 private void frmSO_Load(object sender, EventArgs e)
        {
            this.InitializeForm(); //初始化主窗体
        }



4.6.3 实现查询功能(DoSearchSummary方法)

首先实现查询功能显示主表的数据,非常简单,在窗体内重载DoSearchSummary方法,然后调用BLL层的GetSummaryByParam方法,该方法的参数跟据查询条件定义,通常查询单据号码,日期范围及客户编号。

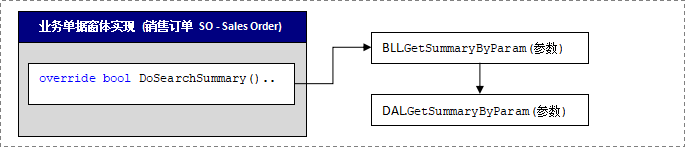

流程如下:

四.业务单据窗体开发步骤

请参考frmSO. DoSearchSummary方法



4.6.4 绑定主表输入组件数据源(DoBindingSummaryEditor方法)



实现DoSearchSummary方法后可查询数据,现在我们需要展示业务单据的详细资料。销售订单只有一个从表,用一个表格展示明细数据。主表的资料用输入框展示。重写DoBindingSummaryEditor方法绑定输入框的数据源。

请参frmSO. DoBindingSummaryEditor方法



4.6.5 绑定明细表格的数据源(DoBindingDetailGrid方法)

重写DoBindingDetailGrid方法绑定销售订单明细表的数据源。DoBindingDetailGrid



是frmBaseBusinessForm窗体中定义的虚方法。

请参考frmSO. DoBindingDetailGrid方法



4.6.6 增加(DoAdd方法)

销售订单不需要直接实现DoAdd方法,在frmBaseBusinessForm窗体中该方法调用业务层的虚方法,所以我们只需要实现派生类bllSO中相关方法就行。



销售订单的新增功能处理流程:

  1. 调用业务层的GetBusinessByKey方法,下载一个空的业务单据DataSet。
  2. 调用业务层的NewBusiness方法,新增一条记录并初始化数据,如单据日期,制单人等预设值。
  3. 绑定主表,明细表的数据源。
  4. 将状态改为UpdateType.Add。
  5. 显示详细资料页面。

请参考frmBaseBusinessForm. DoBindingDetailGrid方法

bllSO. GetBusinessByKey, NewBusiness



4.6.7 删除(DoDelete方法)

销售订单不需要直接实现DoDelete方法,在frmBaseBusinessForm窗体中该方法调用业务层的虚方法,所以我们只需要实现派生类bllSO中相关方法就行。



销售订单删除功能处理流程:

1. 调用BLL的IsApproved方法检查单据是否已经审核,已审核的单据禁止删除。

2. 调用BLL的Delete方法删除销售订单的明细表及将主表的金额等字段的数据置零。



3. 如后台数据删除成功,将主表格当前记录的金额等字段的数据置零。

请参考frmBaseBusinessForm. DoDelete方法

bllSO. IsApproved, Delete



4.6.8 修改(DoEdit方法)

销售订单不需要直接实现DoEdit方法,在frmBaseBusinessForm窗体中该方法调用业务层的虚方法,所以我们只需要实现派生类bllSO中相关方法就行。



销售订单的修改功能处理流程:

1. 调用BLL的IsOwnerChange方法检查单据的制单人是否为当前用户,不能修改他人创建的单据。

2. 调用BLL的IsApproved方法检查单据是否已经审核,已审核的单据禁止删除。

3. 调用DoViewContent方法显示当前单据的详细资料。

4. 将状态改为UpdateType.Modify。



5. 显示详细资料页面。

请参考frmBaseBusinessForm. DoEdit方法

bllSO. IsApproved, IsOwnerChange



4.6.9 查看(DoViewContent方法)

销售订单不需要直接实现DoViewContent方法,在frmBaseBusinessForm窗体中该方法调用业务层的虚方法,所以我们只需要实现派生类bllSO中相关方法就行。



销售订单的查看功能处理流程:

1. 调用业务层的GetBusinessByKey方法下载业务单据数据集DataSet,参数:当前单据号码。

2. 绑定主表,明细表的数据源。

3. 将状态改为UpdateType.None。

4. 显示详细资料页面。

请参考frmBaseBusinessForm. DoViewContent方法

bllSO. GetBusinessByKey



4.6.10 取消(DoCancel方法)

销售订单不需要直接实现DoCancel方法,在frmBaseBusinessForm窗体中已实现具体功能。



销售订单的取消功能处理流程:

1. 调用DoViewContent方法重新显示当前单据。

2. 将状态改为UpdateType.None。

请参考frmBaseBusinessForm. DoCancel方法



4.6.11 打印(DoPrint方法)



打开打印窗体。

请参考frmSO. DoPrint方法



4.6.12 审核(DoApproval方法)

销售订单不需要直接实现DoApproval方法,在frmBaseBusinessForm窗体中该方法调用业务层的虚方法,所以我们只需要实现派生类bllSO中相关方法就行。



销售订单的审核功能处理流程:

1. 调用BLL的IsApproved方法检查单据是否已经审核,已审核的单据不能重复审核。



2. 调用BLL的ApprovalBusiness方法审核单据。

请参考frmBaseBusinessForm. DoApproval方法及bllSO. ApprovalBusiness



4.6.13 保存(DoSave方法)

销售订单的保存功能处理流程:



1. 更新最后获得焦点输入框的数据及主表的汇总金额。

2. 主、从表的数据合法性检查。

3. 保存本次修改日志记录。

4. 创建用于保存的临时数据集。bllBaseBusiness类的_CurrentBusiness成员是当前正在处理的业务数据,通常在保存前会做些特殊处理,如设置单号,某些日期及单据的关联数据,为了不影响原始数据,我们在保存前复制一个副本用于保存,即使保存失败也不影响当前正在处理的业务数据。

5. 调用BLL.Save方法。

6. 如保存成功,前台相关处理。



7. 将状态改为UpdateType.None。

请参考frmSO. DoSave方法及bllSO. Save



4.6.14主表数据合法性检查(ValidatingSummaryData方法)



请参考frmSO. ValidatingSummaryData方法

4.6.15 明细表数据合法性检查(ValidatingDetailData方法)



请参考frmSO. ValidatingDetailData方法

4.6.16 显示修改历史记录(DoShowModifyHistory方法)

打开frmModifyLog窗体显示修改历史记录。



请参考frmSO. DoShowModifyHistory方法

4.6.17 其它细节处理



ID

名称

类型

说明

1

ButtonAuthorized

frmBaseChild窗体中定义的虚方法。派生类通过重写该方法可以检查按钮的权限并隐藏工具栏的按钮

2

ButtonStateChanged

frmBaseDataForm窗体中定义的虚方法。当按钮状态发生变化时调用,可以重写此事件禁用某些输入组件。

3

CreateOneDetail

创建一条明细记录,适用于有明细表的业务窗体。此方法由

OnEmbeddedNavigatorButtonClick事件调用。



 明细表格的导航按钮新增了三个自定义按钮,如下图:



分别是新增,插入,删除。在InitializeForm方法中调用

DevStyle.SetGridControlLayout(gcDetail, true)方法创建3个按钮,但必须将第2个参数allowEdittrue



CreateOneDetail方法的buttonIndex参数对应按钮的序号,分别为0:Add,1:Insert,2:Delete,在枚举类型DetailButtons中定义。



插入记录功能需要定义Queue字段,带符号的数字类型,用于排序。



4

OnCellValueChanged

明细表格的OnCellValueChanged事件,当用户修改明细表单元格的数据时触发该事件。可以在此事件内计算总金额(金额=单价*数量)

5

OnStockCode_ButtonClick

明细表的货品栏位支持选择功能,将栏位设置为ButtonEdit类型。

运行效果图如下:



ButtonEdit的按钮触发OnStockCode_ButtonClick事件。

InitializeForm方法中绑定OnStockCode_ButtonClick事件。

6

OnStockCode_Validating

用户可以选择或输入货品编码,当用户输入货品编码后离开当前单元格时触发OnStockCode_Validating事件。

InitializeForm方法中绑定OnStockCode_Validating事件。

7

SearchStockCallBack

跟据货品编号获取货品详细资料,该方法由

OnStockCode_ButtonClickOnStockCode_Validating事件调用。

8

SetDetailEditorsAccessable

frmBaseDataForm窗体中定义的虚方法,用于控制明细页面上的控件可被编辑,同时禁用或启用明细表三个自定义按钮。

9

UpdateDetailAmount

自动计算明细表的金额合计,在OnCellValueChanged事件中调用。

10

UpdateTotalAmount

自动计算主表的总金额。

主表的总金额=SUM(明细表的金额)

通常在保存前会重新计算主表的总金额。
